概述

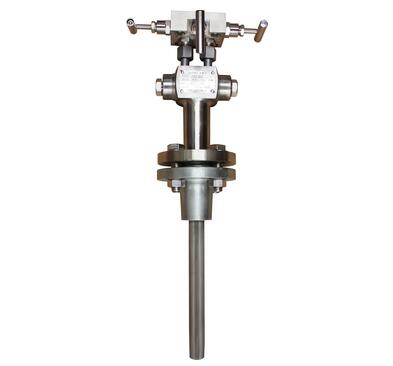

    威达巴流量计传感器是运用差压式的工作原理设计生产的一种新型插入式流量测量仪器，由一体化威达巴传感器,差压变送器和流量积算仪等组成流量测量系统，也可与控制系统或计算机联网，进行流体流量测量与控制。智能一体化的流量装置可同时测量管道内流体的差压、压力、温度多变量信号，实现现场LCD显示和组态功能。同时显示瞬间、瞬时累计流量、差压、温度、流速等参数。威达巴传感器集中地反映均速管流量传感器的***新研究成果，传感器形状如子弹头，符合流体动力学原则，能产生准确、稳定的差压信号，轻度高、不渗漏、防堵塞。具有测量精度高、可靠性、稳定性好等优点。可测量气体、液体、蒸汽和腐蚀性介质等多种流体，适应各种尺寸的圆管和矩形管道，应用于高温高压的场合。

产品特点

    根据空气动力学原理设计的测量型面，经过特殊的工艺处理可使产生的流体牵引力和涡街脱落力非常小。

    取在侧面的静压孔，产生的静压位于流体与传感器分离点之前，是一种稳定的非脉动差压信号。

  结构上没有可移动部件，可保证传感器分离点之前，是一种稳定的非脉动差压信号。

  精度高（±0.5∽1.0%F.S）、重复性好（±1.0%）

  该流量计压力损失小，大大降低能耗。

  该流量计静取压口取在传感器两侧后，对介质中异物及尘垢极不敏感。

  该流量计基本免维护，按章简便，费用低。

  为方便用户使用，我公司威达巴流量计有一体与分体结构。

  智能一体威达巴流量计，采用xj****的电路设计，功能强大，微功耗，大屏幕液晶显示流量信息，内部xj****存贮器保证数据安全。

  一体化威达巴流量计系统，可以使用电池供电与外24VDC供电，输出4∽20mA，脉冲信号，有Hart协议。

主要技术指标

  测量精度：±0.5%∽±1.0%

  重复精度：±1.0%

  适用压力：0∽20Mpa，特殊应用可达40Mpa

  适用温度：－80℃∽550℃，特殊应用可达700℃

  测量上限：根据工艺要求及探头强度而定

  测量下限：取决于测量***小差压要求（见下表），低于***小差压时，可采用特殊设计来满足要求

流体	***小差压	流速
气体	0.026Kpa	4.5m/s
液体	0.260Kpa	0.6m/s
蒸汽	0.400Kpa	9.7m/s

量程比：在保证精度为±0.5%∽±1.0%时，量程比10:1，特殊场合可达60：1

  适用管径：12mm∽15000mm

  适用介质：满管、单向的气体、蒸汽以及粘度不大于10厘米的液体

  直管段要求：通常情况下前7D、后3D保证测量精度±0.5%∽±1.0%，特殊情况采取多点组合横截面

                 流速测量方式以及网络调查措施后，可无需直管段要求，测量精度也能达到±2%左右。

测量原理

   威达巴流量传感器与差压变送器，流量积算仪等二次仪表（或其它监控系统）构成流量测量监控系统。在管道中插入威达巴传感器，当流体流过传感器时，在其前部（迎流方向）产生一个高压分布区，在其后部产生一个低压分布区，传感器在高压区开设有按一定规则排列的多对取压孔（一般为三对），分别测量流体每点上的压力，在其端部迎流方向测得流体的全压力即高压值P1（包括每点的动压力又称速度压力和静压力的平均值）；低压区的取压孔在其侧壁（顺流方向），***测得流体的多点静压力的平均值，即低压值P2。将P1与P2分别引入差压变送器，测量出差压∆P=P1－P2，故∆P反映了流体平均速度压力，即平均流速的大小，以此可推算出流体的流量。流量计算公式如下：

1、体积流量公式

     Q=0.12645KY₁D²               (1)

2、质量流量公式

     M=0.12645KY₁D²              (2)

3、气体标准体积流量公式

     Q = 20 \* Arabic \* MERGEFORMAT 20=0.36584KY₁D²×(Pa/Ta)      (3)

式中：Q－工作状态下体积流量，m3=/h

      M－质量流量，kg/h

      Q20－气体标准状态下（20℃,101.325KPa大气压下标准状态）的体积流量，Nm³/h

      ∆р－差压，KPa

      ρ－被测流体在工作状态下的密度，kg/m³

      K－流量系数，其值与传感器结构、流体流动状态、管径大小等有关，由实验求得

      Y₁－流体膨胀系数，其值与气体压力、流速、面积比、差压大小等有关，有实验求得

      D－被测管道的等效直径，mm

      Pa－流体工作压力(******压力），KPa

      Ta－流体工作温度（热力学温度），K

可将（1）、（2）、（3）简化为流量与差压平方根成比例的关系：

           Q=C₁                          (4)

           M=C₂                         (5)

           Q = 20 \* Arabic \* MERGEFORMAT 20=C₃                        (6)

式中：C₁－流量综合系数（与工作状态下体积流量对应）

         C₁－0.12645KY₁D²/

        C₂－流量综合系数（与质量流量对应）

          C₂－0.12645KY₁D²/

      C₃－流量综合系数（与气体标准体积流量对应）

             C₃－0.36584KY₁D²×(Pa/Ta) /

从上上述公式可知：当D、ρ、K、Y₁、Pa、Ta、ρ20以求得或给出时，便可以测得的差压∆р推算出被测流体的流量。

选型表

威达巴流量计
公称通径	圆形管道	A(DN25、B(DN32)、C(DN40)、D(DN50)、E(DN65)、 F(DN80)、G(DN100)、H(DN125)、I(DN150)、J(DN200)、 K(DN250)、L(DN300)、M(DN350)、N(DN400)、O(DN450)、 P(DN500)、Q(DN600)、R(DN700)、S(DN800)、T(DN900)、 U(DN1000)、V(DN1200)、W(DN1400)、X(DN1500)、 Y(DN1600)，如G,表示公称通径为DN100。 特殊规格或大于DN1600的注明实际口径。
	矩形管道	对应圆形管道公称通径表示法，例：长500mm，宽400mm，壁厚4mm的表示为：P×N×4
结构形式	Z	智能一体化
	L	分体式
测量介质	Y	液体
	Q	气体
	Z	蒸汽
本体形式	A	管道法兰型（DN300以下）
	B	螺纹连接型
	C	双面支撑性
	E	安全螺纹连接弹簧锁定型
	F	螺纹连接在线型
	G	法兰连接型
	H	法兰在线型
	I	法兰连接双面支撑型
	J	法兰连接单面支撑型
本体材质	S	304不锈钢
	L	316L不锈钢
	H	合金钢
	Q	其它
管道静压	A	0∽0.6MPa
	B	0∽1.0MPa
	C	0∽1.6MPa
	D	0∽2.5MPa
	E	0∽4.0MPa
	F	0∽6.3MPa
	G	0∽10MPa
	H	0∽16MPa
	I	0∽25MPa
	J	0∽40MPa
工艺条件	P	普通
	F	防腐
	G	高温
	B	防爆

精度等级	0.5级 1.0级
接头方式：
A     螺纹连接接头，侧面开口
B     螺纹连接接头，顶部开口
BV   内置截止阀门
C     焊接连接接头，侧面开口
D     焊接连接接头，顶部开口
DH   高温高压焊接连接接头，顶部开口
K     一体化接头（与差压变送器或流量转换器配套使用）
AT   内置温度传感接头
安装方式		X	水平安装
		Y	垂直安装
补偿方式		O	无补偿
		P	单压力补偿
		T	单温度补偿
		Q	压力、温度全补偿
补偿方式		O	无补偿
		P	单压力补偿
		T	单温度补偿
		Q	压力、温度全补偿
防爆形式		i	本安防爆型
		d	隔爆型
供电方式		E	内部电池供电
		F	电池与24VDC双选择供电
		G	外24VDC供电
